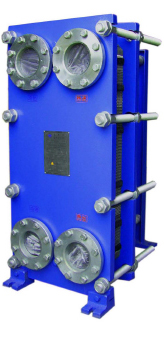

?> 維特利-組合型板熱及硬銲型板熱

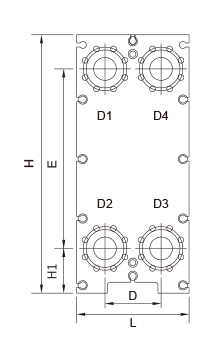

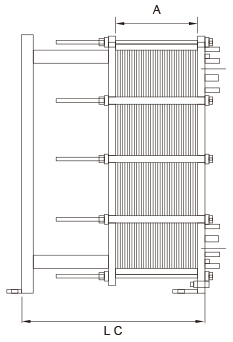

型號 L(mm) H(mm) D(mm) E(mm) LC(mm) 接口尺寸(mm) 最大換熱面積(m2) 最大流量(m3)
VE3M 180 500 60 357 700 32 3 14
VE6B 320 930 140 640 1200 50 36 43
VE6M 320 930 140 640 1200 50 35 43
VES6M 400 705 203 380 1440 65 13.5 75
VE8M 420 860 203 560 1400 65 40 75
VE10B 470 1069 225 719 1600 100 99 180
VE10M 470 1069 225 719 1600 100 59 185
VE15B 610 1815 298 1294 3000 150 360 380
VE15M 610 1815 298 1294 3000 150 220 385
VES20M 740 1435 363 698.5 2700 200 83 550
VE20M 780 2150 355 1480 3000 200 390 670
VE25B 920 2900 439 1939 3200 250 1000 890
VE30 1150 3100 596 1842 5100 300 1390 1300

密合墊片材質 使用溫度°C 適合流體
NBRP -15~+130°C 水、海水、礦物油.....等
EPDM -25~+180°C 熱水、水蒸汽、弱酸.....等
HNBR (Hydrogenated Nitrile) -5~+160°C 高溫礦物油、高溫蒸氣.....等
FKMG (俗稱VITON-G) -5~+130°C 酸性、鹼性流體.....等
FKMT (HeatSealFTM) -10~+180°C 高溫酸性、鹼性流體.....等
CR (氯丁二烯) -30~+100°C 冷媒

板片材質 適合流體
不銹鋼 (ALLOY 304、316.....等) 較潔淨水體(水塔、井水)、滷水.....等
不銹鋼合金(ALLOY 254、654.....等) 稀硫酸、無積水溶液.....等
鈦及鈦肥(Ti、Ti-Pd) 含有鹽分之水體、溫泉水體.....等
鎳(NICKEL 200) 高溫、高濃度苛性鈉.....等
石墨(DIABON F100、NSI.....等) 濃硫酸、鹽酸、氟酸.....等

*以上資料僅供參考,個別案件之規格以本公司書面為準。
